能方便地将磁卡、条码卡、ID 卡、IC 卡、人脸识别等读卡器集成在本设备上，为出入人员提供文明、有序的通行方式，同时又可杜绝非法人员出入；在出现紧急情况时，保证通道畅通无阻，方便人员及时疏散。

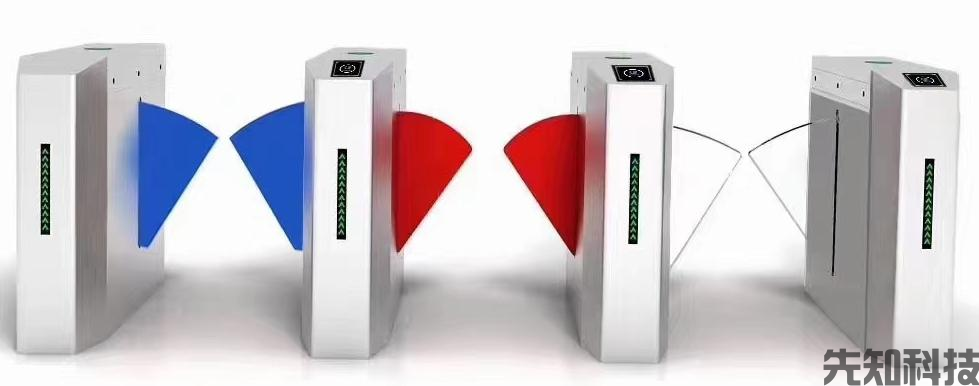

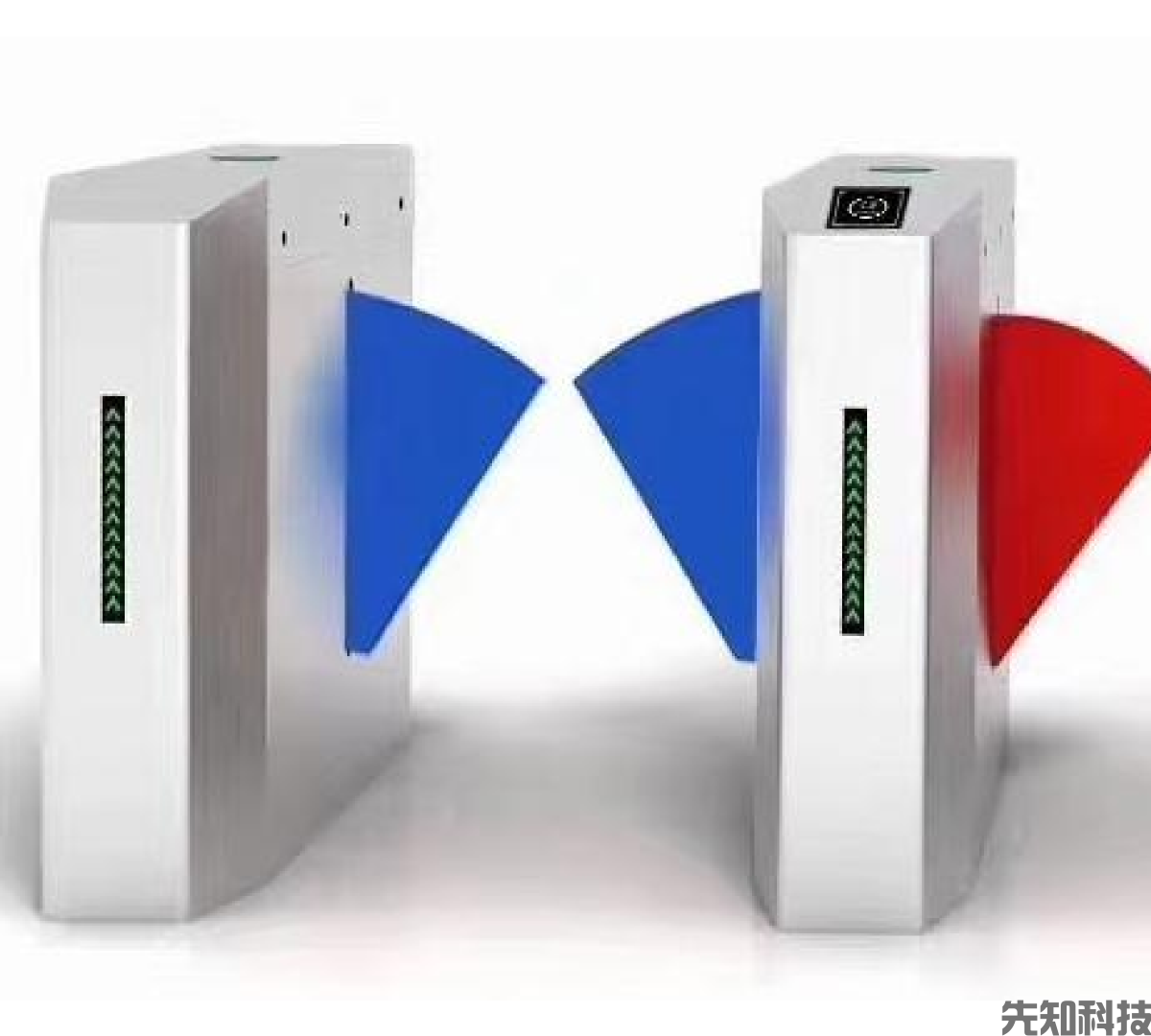

1.产品介绍

◇结构：整个产品外形板材采用 304 不锈钢板材冲压成型， 防锈、坚固耐用，该设备使用简单、无维护。◇ 外形尺寸：长 1200×宽 280×高 980（mm）◇ 厚度：上盖国标 1.5 机身国标 1.0◇ 通道宽： 550mm◇ 工作环境：室内、室外皆可

2.技术参数

电源电压：AC220±10% V、50HZ2).驱动电机：直流无刷防撞电机 24V/100W3).工作环境温度： -15OC - 60 OC4).相对湿度：相对湿度≤90%、不凝露5).输入接口： 12V 电平信号或脉宽＞100ms 的 12V 脉冲信号,驱动电流＞10mA6).通信接口：RS485 电气标准,

7).闸门开、关时间：2 秒（可调

3.功能特点

（1）具有故障自检和报警提示功能，方便用户维护及使用；

（2) 具有断电自动打开,来电自检并自动恢复在加锁状态

（3) 具有多种工作模式可供选择，即可双向读卡，也可一边读卡、另一方向禁行，一边读卡、另一方 向自由通行，也可单向或双向红外感应通行,行人通行后红外感应关闸,且闸机工作模式可通过主板菜 单进行设定。

（4) 当行人读有效卡通行后,红外检测到行人通行完毕自动关闸或行人通行后延时关闸,延时 1-60 秒可 通过主板菜单自行设定. （5）具有自动复位功能。当读有效卡后，通行者在规定的时间内未通行时，系统将自动取消通行者的 本次通行权限，且限制的通行时间可由管理人员自行设定。

（6）若行人忘记读卡或读无效卡进入通道时，系统将禁止行人通行并且会发出报警，直至行人退出通 道后，才解除报警；重新读有效卡方允许通行；

（7) 具有 485 远距离控制开闸与关闸功能，以满足用户的特殊需求及消防安全要求。

（8）防冲功能，在没有接收到开闸信号时，伸缩臂自动锁死；

（9）红外/机械双重防夹功能，在行人通行时,红外检测到有行人在中间,伸缩臂不会关闸,行人走开后伸 缩臂自动关闭,在伸缩臂复位的过程中遇阻时，自动反弹或在规定的时间内电机自动停止工作，且力 度很小，同时发出声光报警信号；

（10）具有统一、标准的对外电气接口，可与各种读写设备相挂接，便于系统集成，并可通过管理计 算机实现远程控制与管理。

（11) 可自动对通行方向的通行人数进行统计，并以直观的 LED（选装）方式呈现给管理者，使管理者 对某方向的通行人数了如指掌。

（12) 具有明确的通行方向指示功能，以直观的 LED 通行者指示可以通行还是禁止通行。

（13) 具有读卡带记忆和不带记忆功能，且用户可根据自己的需要通过主板键盘进行设定。

（14) 通过软件设定，可限制场所内部的人员总数，以满足一些特殊场合的特殊需求。 15）整个系统运行平稳、噪音小；

备注：结合相关智能控制系统可以实现智能门禁、智能考勤、智能收费等功能。

4．适用范围：

适用于单向或双向控制人流的进出口通道。◇车站、码头、旅游景点进出口通道◇会展、游泳馆等验票通道◇小区、学校、工厂、医院、企事业单位进出口考勤、门禁、消费管理

◇特殊通道控制
